Что это — географический процесс в природе

География – одна из самых увлекательных и нужных человечеству наук. Не будь эпохи Великих географических открытий, мы бы до сих пор не знали, в каком огромном и разнообразном мире живем. Словом, ключевые знания по этой дисциплине необходимы практически каждому человеку.

А знаете ли вы, что такое географический процесс? Это одно из ключевых понятий, от понимания которого зависит качество и количество знаний не только самой географии, но и множества смежных наук.

Основные понятия

Само слово «процесс» подразумевает последовательную смену каких-то явлений или даже целых формаций. Географический процесс (примеры мы приведем ниже) — это образование новых формаций как на поверхности планеты, так и в ее недрах. Ответственны за эти изменения самые различные агенты морфогенеза. Большинство ученых характеризуют подобные явления словом «динамические», так как они считают (и небезосновательно), что только такие морфологические силы могут привести к серьезным изменениям.

Подобную точку зрения вполне подтверждает то обстоятельство, что многие географические процессы являются (в той или иной мере) рельефопреобразующими, так как напрямую действуют на существовавший ранее ландшафт, активно трансформируя его.

Многие могут не понять из научного объяснения, что же такое географический процесс. Примеры достаточно многообразны, но можно сразу вспомнить движение тектонических плит. Это как раз динамическое (смотрите выше) явление, которое приводит к серьезным морфологическим изменениям не только ландшафта конкретной области, но и всей планеты в целом. Дрейф континентов, таким образом, тоже идеально подходит под рассмотренное выше определение.

Важность понятия

Совсем не удивительно, что изучение указанных явлений считается фундаментом географии и геологии. Как гласит теоретическая модель В.М. Дэвиса, термин «процесс» занимает важное место между структурными и стадийными изменениями, а ведь исследования этого ученого до сих пор считаются одними из самых глубоких и важных. В данной статье мы попытаемся не только дать явлению подробное определение, ответив на вопрос о том, что такое географический процесс, но и приведем пример его типизации.

Основные особенности

Базовой характеристикой географических процессов является то, что они, одновременно активно участвуя в морфогенезе земной поверхности, также способствуют перемещению веществ вблизи нее, что служит показателем их важности в литогенезе. Соответственно, при анализе их общей роли можно прийти к выводам о необходимых направлениях типизации.

Справедливости ради стоит сказать, что существует масса различных классификаций, которые приблизительно отображают суть географических процессов, но основываются только на двух-трех принципах, чего для серьезных исследований явно недостаточно. Мы не претендуем на представление исчерпывающего способа типизации. Скорее, статья посвящена рассмотрению роли географических процессов в природе и возможности их классификации в принципе.

Важность для природы

Географический процесс видообразования подразумевает влияние географических факторов на появление совершенно новых разновидностей живых организмов: изменения рельефа коренным образом сказываются на миграции животных, на их пищевом рационе. Неудивительно, что под влиянием подобных факторов нередко появляются новые подвиды.

Геологический процесс дрейфа континентов привел (и приводит до сих пор) к изменению климатических условий, появлению и исчезновению сотен тысяч новых видов, о многих из которых мы не узнаем уже никогда. Именно эти природные факторы способствовали образованию залежей нефти, газа и ископаемого угля.

Любые процессы в живой природе, какими бы малозначимыми в глобальном плане они ни выглядели, могут оказывать существенное влияние на географический ландшафт.

Немного о факторах космической природы

Принято считать, что к серьезным изменениям рельефа земной поверхности приводят исключительно явления, агенты которых зародились на самой планете (течение рек, ветры и прочее). Люди совершенно забывают о начальных этапах развития Земли, когда основными факторами являлись процессы космической природы. Разумеется, с течением времени, когда развилась нормальная атмосфера, их важность несколько снизилась, но забывать о них нельзя.

Речь идет, к примеру, о падениях метеоритов. Ученые предполагают, что когда-то аналогичное явление привело к полному вымиранию динозавров, в то время безраздельно царивших на планете, а также к существенному изменению климата. На поверхности Земли и по сей день заметны следы падений небесных тел, а в некоторых районах имеются гигантские кратеры от метеоритов, упавших многие миллионы лет назад. Это не столько процессы экологического и географического видообразования, сколько явления полного уничтожения многих разновидностей живых существ.

Не стоит считать, что те времена прошли: если что-то подобное повторится в наше время, рельеф земной поверхности также серьезно изменится, да и о климатических трансформациях забывать не стоит.

Таким образом, любой географический процесс (фото см. в статье) является достаточно нестабильным: изменение основных агентов, под действием которых происходит его динамическая модификация, может произойти в любой момент.

Какими они бывают?

Чаще всего ученые предпочитают не усложнять изучаемый вопрос, поэтому распространена простейшая классификация такого рода явлений: понижение поверхности, сохранение ее в том же состоянии или же возвышение рельефа.

Если наложить эту типологию на временную шкалу, то становится ясно, что все процессы ведут или к расчленению поверхности (разломы), или же к ее постепенному разравниванию. Таким образом, любой географический процесс (определение этого термина мы привели в самом начале статьи) может быть отнесен только к одной из двух основных групп. Конечно же, такой подход справедлив далеко не в каждом случае, но в определенных условиях данная точка зрения вполне оправдана.

Так, постепенная эрозия гор (ветер, вода) в любом случае приведет к их превращению в равнину. Идеальный пример – Уральские горы, которые в результате сложного географического процесса, протекавшего на протяжении тысяч лет, фактически перестали быть таковыми.

Негативные варианты

Как это часто бывает, на виду оказываются не самые фундаментальные, а самые разрушительные и негативные по отношению к человеку явления. Давайте рассмотрим наиболее характерные их примеры. Вы уже наверняка догадались, что мы обсудим некоторые географические природные явления, оказывающие на нашу жизнь особенно ощутимое воздействие.

  • Эрозия. Это процесс деградации грунтов и скальных пород, когда составные их части вымываются водой и постепенно разрушаются под воздействием ветра. Наиболее интенсивные процессы такого рода можно наблюдать в горах и на холмистой местности из-за неумелой распашки земли.

  • Оползни – срыв больших масс горных пород под воздействием как силы гравитации, так и из-за осадков. Подобные физико-географические процессы характерны для горной местности.

  • Сели. Чрезвычайно опасное явление. Это быстрое схождение смеси из почвы, обломков скальной породы, снега, воды и льда. Селевые потоки могут снести с поверхности земли целый город всего за несколько минут. Как можно догадаться, они наблюдаются преимущественно в горах.

  • Карст. Данное явление подразумевает возникновение больших полостей в недрах земной коры. Это обусловлено характеристиками геологических пород, которые предрасположены к быстрому вымыванию. К примеру, карстовые полости за сравнительно небольшой промежуток времени образуются в известняке.

  • Постепенное заболачивание территории, обусловленное высоким уровнем грунтовых вод, составом и характеристикой грунтов. Данное явление характерно для многих областей нашей страны.

Таким образом, географические природные явления встречаются куда чаще, чем принято считать.

Подробнее о карстовых процессах

Принято считать (да и в некоторых научных изданиях можно натолкнуться на аналогичную точку зрения), что карстовые процессы оказывают не такое уж значимое явление на географические и геологические особенности местности. Это далеко не так.

Взять, к примеру, полуостров Юкатан. Дело в том, что геологи и географы нередко сравнивают его с огромной головкой сыра, которую кто-то бросил в океан. Связано это с тем, что вся его поверхность буквально испещрена провалами и разломами. А они, как вы уже могли догадаться, как раз-таки карстового происхождения. В данном случае не приходится отрицать, что данные географические объекты и явления оказали самое серьезное влияние на развитие ландшафта данной местности.

Кроме того, карст в подобных масштабах может способствовать некоторым климатическим подвижкам. Большое количество карстовых провалов, на дне которых нередко находятся озера, принято считать фактором, предрасполагающим к смягчению и увлажнению климата. В такой местности куда чаще идут дожди, являющиеся одним из основных агентов водной эрозии.

Хочется отметить, что до конца не выяснено положение карстовых процессов в классификационном ряду. Их можно отнести как к подземным, так и к наземным процессам. Скорее всего, они входят в обе группы одновременно. Таким образом, этот географический процесс, фото которого продемонстрированы в статье, важен с точки зрения постоянного видоизменения ландшафта нашей планеты.

Неблагоприятные климатические процессы

Засуха, суховеи, бури, крупный град и многие другие климатические процессы – это далеко не полный перечень негативных явлений. Давайте разберемся с некоторыми из них подробнее:

  • Суховей. Жаркий и горячий ветер, который возникает при температуре воздуха свыше 25 градусов по Цельсию и относительной его влажности менее 25%. В пределах России он практически не встречается, но постоянно наблюдается в среднеазиатских республиках бывшего СССР.

  • Бури пылевые и песчаные. Постоянно возникают в тех местностях, где из-за почвенной эрозии корни растений уже не в силах укреплять верхние слои грунта. В этих условиях любой ветер может спровоцировать начало бури.

  • При скорости ветра свыше 29 метров в секунду возникает ураган. Данный географический процесс чрезвычайно опасен, так как мощный ветер может провоцировать возникновение гигантских волн на море, сдувает огромное количество плодородной почвы, топит даже большие океанические суда.

  • Дождь считается неблагоприятным географическим процессом, если за 12 часов выпадет более 50 миллиметров осадков. Это чрезвычайно опасно, так как большое количество воды легко провоцирует возникновение мощных селевых потоков, оползней, служит причиной крупных наводнений.

  • Град, диаметр которого более 20 миллиметров, также относится к данной категории, поскольку может способствовать изменению климата на больших территориях из-за полного уничтожения растительности.

Типизация

Так как могут быть классифицированы географические объекты и процессы? Типизация этих явлений должна проводиться согласно формуле, в которую входят сразу три элемента: характеристики рельефа местности, происходящие процессы, а также факторы, прямо или косвенно влияющие на изменения ландшафта. Учитывайте, что сходная формула используется в почвоведении. Но в рассматриваемом случае все факторы должны воздействовать друг на друга двунаправленно и одновременно.

Обычно встречается деление на эндогенные и экзогенные процессы. Но в настоящее время практически все авторитетные ученые сходятся во мнении, что такая классификация ошибочна: эти термины лишь указывают на локализацию процессов, но ничего не говорят о причинах их появления.

Если брать за основу глубину земной поверхности, то практически все явления такого рода можно отнести к внутренним. Дело в том, что на практике зачастую невозможно различить тот или иной географический процесс. Что это значит для географии в целом? Только то, что в полевых условиях специалисты, которые руководствуются вышеизложенным принципом классификации, вынуждены полагаться, скорее, на свой опыт и мнение, чем на твердую научную базу.

А потому мы бы хотели сказать, что куда эффективнее и оправданнее следование другому принципу разделения:

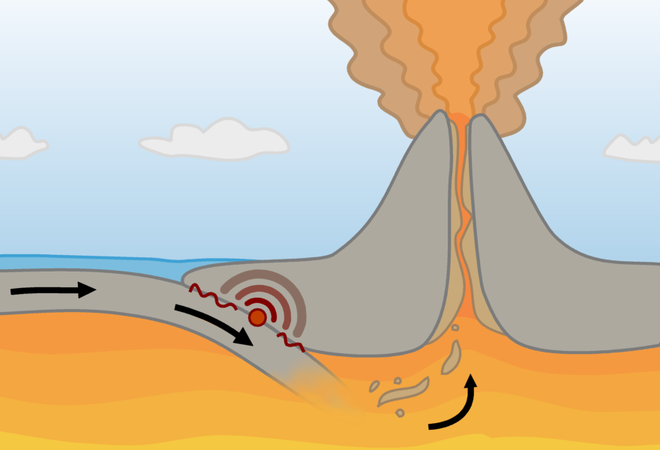

  • Географические процессы тектонического происхождения. Наиболее распространены, служат основной причиной глобальных изменений рельефа.

  • Вулканические. Сходны с предыдущей разновидностью.

  • Изостатические.

  • Эрозионно-аккумулятивные процессы, которые в научной литературе нередко именуются флювиальными.

  • Гравитационные явления. Не стоит недооценивать земное притяжение, которое немало способствует формированию новых форм рельефа поверхности.

  • Эоловые.

  • Образование карстовых полостей, о которых мы уже говорили выше.

  • Суффозионные.

  • Абразивные процессы, которые особенно выражены в гористых местностях. Более твердые породы постоянно стачивают менее устойчивые образования, действуя наподобие наждачной бумаги.

  • Явления криогенной породы (и посткриогенные). Постоянное размораживание и замораживание также в немалой степени способствует изменению ландшафта. Особенно это выражено в гористых местностях.

  • Гляциальные процессы.

  • Флювиогляциальные явления.

  • Процессы биогенной природы. С ними все несколько сложнее, так как многие недооценивают воздействие живой природы на поверхность планеты. Между тем достаточно вспомнить образование залежей каменного угля, дабы убедиться в ошибочности такой точки зрения.

  • Явления выветривания и почвообразования.

  • Космические явления. К ним относятся случаи падения больших метеоритов, от чего в давние времена нередко образовывались гигантские кратеры.

  • Антропогенные процессы.

Подробнее об антропогенных процессах

О способности людей создавать проблемы окружающей среде сказано немало. Исчезновение видов, загрязнение воды и воздуха… Куда реже вспоминают о том, что человеческая деятельность – мощный географический процесс, который может серьезно изменять окружающий ландшафт. Порой даже в планетарных масштабах.

Многие знают о Великой Китайской стене, но далеко не все задумываются о том, что она серьезно изменила географический рельеф местности. Данное сооружение не только видно из космоса (что само по себе вполне подтверждает вышеизложенный тезис). Стена в свое время серьезно нарушила пути миграции многих видов, для ее строительства были попросту отведены или засыпаны несколько мелких рек, не говоря уже о ручьях. Таким образом, во многих районах, по которым она проходит, была значительно снижена интенсивность ветровой и водной эрозии, что не могло не сказаться на географических особенностях местности.

Примерно то же самое можно сказать о строительстве и функционировании больших городов. Они серьезно изменяют, а порой делают и вовсе невозможными миграции животных, при их возведении и развитии полностью изменяются русла рек, приостанавливаются или серьезно ограничиваются действия многих агентов географических процессов.

Некоторые разновидности

Как можно заметить из приведенной классификации, многие процессы разделяются на подвиды, что обусловлено различиями в основных агентах, которые непосредственно воздействуют на ландшафт. К примеру, текущие по поверхности воды реки – агент флювиальных процессов.

В зависимости от условий среды, в которых действует тот или иной агент, процессы можно охарактеризовать несколько точнее: подводные, наземные и подземные. Но что такое географический процесс, если говорить о времени, которое необходимо для его проявления? Точнее, как можно их классифицировать в этом случае?

Типология с точки зрения хронологии

Все географические процессы можно подразделить на группы, исходя из их хронологической характеристики. По времени проявления они бывают современными, древними и реликтовыми. Кроме того, различают постоянные (ритмические явления в географической оболочке) и спорадические (временные) явления. Что касается скорости протекания, различают быстрые, мгновенные и медленные процессы.

Следует очень осторожно относиться к последнему варианту классификации: до сих пор не утихают споры о том, можно ли вообще «втиснуть» географические процессы в какие-то временные рамки. Куда важнее их динамика и способность вовлекать большие группы разнообразных факторов, которые участвуют в изменении рельефа.

Основные выводы

Существует множество разновидностей классификации, причем каждая из них имеет право на существование. К примеру, не так давно было предложено разделение на гравитационные и антигравитационные географические процессы в природе. Конечно же, такой подход допустим далеко не во всех случаях. Кроме того, следует заметить, что физические условия нашей планеты не позволяют серьезно говорить об антигравитационной природе некоторых явлений.

Вот что такое географический процесс. Как видите, данное понятие чрезвычайно важно для понимания многих явлений, которые происходят на нашей планете постоянно, вне зависимости от прочих условий.

Медленные процессы.. Теоретическая география

Медленные процессы.

Существуют очень медленные процессы мы их не изучаем, они нам неинтересны, однако их результаты нас неизменно озадачивают. И это не удивительно. Мы сами являемся продуктом довольно быстрых процессов — наше существование основывается главным образом на химических реакциях. Видимо, поэтому нам свойственно осознавать только быстрые процессы, которые можно изложить в рамках молекулярно-кинетической теории. Но существуют и другие процессы, протекающие существенно медленнее, которые неизменно ставят нас в тупик, поэтому говорить о них у нас не принято. Хотите пример? Пожалуйста!

Давно замечено, что в сухих безветренных пустынях (есть на Земле и такие) камни движутся сами по себе, оставляя на песке отчётливый след. На Луне, где как известно ветров не бывает, это очень распространённое явление. Было даже высказано предположение, что так проявляет себя особая форма жизни. Но в целом, согласитесь, явление таинственное. Объясняется оно довольно просто: в этом явлении камень выступает в роли теплового двигателя.

Первый такт. Встаёт солнце и начинает нагревать остывший за ночь камень. Нагрев происходит естественно только на освещённой стороне. Освещённая сторона, нагреваясь расширяется и отодвигает от себя лежащий между камнем и солнцем песок.

Второй такт. Постепенно за счёт теплопроводности прогревается весь камень и так как он нагрет неравномерно, его центр тяжести перемещается в сторону солнца.

Третий такт. Солнце клонится к закату и камень начинает остывать. А поскольку остывать он начинает с той стороны, которая не освещена, его неосвещённая часть начинает перемещаться к центру тяжести.

Четвёртый такт. Как только неосвещённая часть камня чуть-чуть переместится, несколько песчинок с освобождённого склона скатятся вниз.

Вот на эту мелочь — несколько песчинок, ситуация утра следующего дня отличается от предыдущего; благодаря этим песчинкам центр тяжести камня чуть-чуть передвинется завтра.

«В окрестностях лагеря астронавты насчитали тридцать четыре следа. Самый длинный протянулся на два с половиной километра. Самый короткий был около ста метров.

Из оживлённого диалога Ирвина и Скотта («Аполлон-15»), обнаруживших следы близ горы Хэдли, можно заключить, что на девственном лоне Луны оставил парную колею некий инопланетный «лендровер».

В конце колеи находили огромный валун или скалу небольших размеров. Создавалось впечатление, что кто-то покатал их и бросил. Но такой вывод подсказывался лишь в восьми случаях из тридцати четырёх. Чаще в конце следа не было ничего или лежал валун, который по своим размерам не мог быть ответственным за проложенную колею.

Попадались следы одиночные, На небольшом удалении друг от друга. Иногда сходились вместе числом до восьми. Обычно валуны лежали у подножья склона, так и заканчивалась борозда. Но случалось и так: след начинался внизу, под горой, тянулся вверх по склону, где и маячил валун, предполагаемый виновник. И совсем уж редкий случай: валун прокатился вверх по внутреннему скату вала, перемахнул через гребень, скатился вниз по внешнему скату и замер у его подножья.

Чтобы сдвинуть с места небольшой валун, даже на Луне потребуются значительные усилия. К тому же сама внешность валунов говорила о том, что они отнюдь не расположены катиться вниз по своей воле и – уж тем более – взбираться вверх по склону.

Эти данные приводились в «Предварительном научном докладе по итогам полёта «Аполлона-17» (издание НАСА, 1973) «. Кто перекатывает валуны или что-то другое на Луне? На этот вопрос ответа в научном докладе не было. Как нет его и поныне ».

А если цикл процесса составляет тысячи лет и не моделируется процессами молекулярно-кинетической теории? Никто не знает как формируются новые биологические виды. У Чарльза Дарвина всё так гладко получается на бумаге, но ведь генетикам от этого не легче. Как природа умудряется изменять число хромосом? Никто не знает, нет никаких идей.

А почему археологи вообще находят скелеты в земле? Кость в земле ведь не сохраняется. Она может пролежать в земле какое-то время 10, 20, 100, 200 лет, но в конце концов микроорганизмы «съедают» белки, связывающие зёрна апатита и кость рассыпается. И уголь в земле тоже не сохраняется. Действительно, лесные пожары бывают не каждый год, но всё таки довольно часто. Если бы древесный уголь сохранялся, то мы бы его находили повсюду, где ни копни, однако в земле от угля не остаётся ничего. Свет на эту непростую проблему проливают раскопки на юге Европы, в Испании.

«Маркиз Серальбо был яркой фигурой: красавец с пышными усами, один из знатнейших грандов Испании, обладавший ещё пятью титулами, и заядлый коллекционер…

И он был виднейшим археологом Испании тех лет. Когда он заинтересовался Торральбой, на его счету было уже множество раскопок, которые он предпринимал в самых разных уголках мира. Однако венцом всех его усилий явилась именно Торральба, расположенная чуть ли не на задворках его родового поместья. Своим находкам там Серральбо посвятил большую монографию. В 1913 году он стал президентом Королевской академии наук и последние годы жизни занимался главным образом тем, что принимал у себя виднейших учёных, художников,…

В 1960 году антрополог Кларк Хоуэлл (Чикагский университет), известный своими раскопками доисторических стоянок человека в Европе, Африке и на Ближнем Востоке, побывал в Торральбе и осмотрел канавы и кучи земли, оставшиеся после изысканий маркиза. Он сразу же убедился, что возможности Торральбы ещё далеко не исчерпаны, и на следующий год вернулся, готовый приступить у новым раскопкам.

За одно лето Хоуэлл и его помощники нашли останки ещё шести слонов в Торральбе и двенадцати в Альбоне. К концу третьего сезона под руководством антрополога Л. Фримена, сотрудника Хоуэлла, были найдены останки более 50 слонов, причём имелись все основания полагать, что этим дело не окончится.

Быть может, в неисследованной части Амброны удастся найти скелет человека прямоходящего. Ни маркиз Серральбо, ни Хоуэлл не обнаружили в этих местах никаких человеческих окаменелостей или следов построенных человеком укрытий; однако картина охоты и разделывания добычи, которую позволили воссоздать раскопки, по богатству подробностей превосходит всё, что нам пока известно о человеке прямоходящем. Возможно даже установить, каким был тогда климат и как выглядела эта местность. Изучение окаменевшей пыльцы растений показало, что в центральной Испании в тот период было очень холодно — настолько, что почва запечатлела типичные следы промерзания и по виду напоминает почву на севере современной Аляски.

Летнего тепла хватало только на оттаивание поверхностного слоя, а глубже мерзлота сохранялась круглый год. Зимой, когда верхний слой снова промерзал, вода, оказавшаяся между двумя промёрзшими слоями, расширялась, просачивалась наружу и образовывала в почве ледяные линзы и карманы жидкой грязи. В других местах мерзлота вспучивала землю буграми, и небольшие камни скатывались с них, располагаясь кольцами разных диаметров. (Такие кольца нередко кажутся выложенными руками человека, по крайней мере один исследователь доисторического прошлого Земли пришёл к выводу, что это остатки хижин).

Раскапывая некогда мёрзлую почву, Хоуэлл обнаружил свидетельства того, что охотники, возможно, использовали огонь, чтобы погнать слонов в нужном направлении — частицы древесного угля и пепла широкой полосой рассеяны поперёк долины. Предположение, что охотники пользовались не только каменным оружием, но и деревянными копьями, подсказано находкой кусочков дерева. Один такой фрагмент, сгнив, оставил в земле отпечаток, и когда его заполнили гипсом, оказалось, что он имел заострённый конец.

Кости животных, найденные на месте охоты, показывают, как разделывались туши, и дают материал для интересных догадок об обычаях человека прямоходящего. Отделяя от туши лучшие части, охотники относили их в сторону для дальнейшей обработки. Судя по сохранившимся там остаткам, они разрезали мясо на более мелкие куски и разбивали некоторые кости, чтобы извлечь из них мозг. Что они делали с черепами, остаётся тайной: найден был только один, причём в крышке его пробита дыра, возможно для того, чтобы извлечь и съесть мозг — изысканное лакомство.

Разрезанное мясо охотники, по-видимому, съедали в других местах, где найдены скопления раздробленных и обгоревших костей. Но поскольку такой слон весил тонн двадцать, охотники, как бы многочисленны они не были, вряд ли могли тут же съесть сколько-нибудь заметную долю добытого мяса. Они должны были унести его на свои стоянки, предположительно как-то обезопасив от порчи — быть может провялив… ».

Чего зря говорить, картина впечатляющая: босоногие, только что научившиеся прямо ходить охотники, возможно вооружённые заострённой палкой, охотились в суровой тундре типа северной Аляски на теплолюбивых 20 тонных слонов. И вот, забив целое стадо из 50 слонов (1000 тонн живого веса — железнодорожный состав мяса), они отрубают им головы, из одной тут же выковыривают и съедают их любимое лакомство — слоновий мозг, а другие головы быстренько-быстренько, пока они не испортились, уносят в совершенно неизвестном направлении, не взирая на то, что слоновьи головы очень тяжелы, что проще позвать людей, которые на месте и съели бы столь любимый ими слоновий мозг. А может быть они экспортируют эти головы куда-нибудь? Вы готовы уверовать в такой охотничий рассказ? Кстати, чем эти слоны тогда питались? По-видимому, мхом-ягелем, поскольку это самая калорийная пища в тундре. А зимой чем кормились? Что могут есть зимой слоны на севере Аляски?

Не знаю, можно ли привести более убедительные доказательства того, что центральная часть Испании в то время действительно находилась за Южным полярным кругом. А слоны жили в центральной Испании ещё до катастрофы и они разумеется все погибли, подобно сибирским мамонтам, и подобно им вмёрзли в лёд. Через пять или шесть тысяч лет (эта фаза стабильности литосферы короче той, в которой мы сейчас с вами проживаем) Испания вернулась в Северное полушарие, в теперешнее её положение, и слоны начали вытаивать из вечной мерзлоты к неописуемой радости людей прямоходящих. Но продолжим знакомство с результатами раскопок.

«Некоторые найденные в Тольрабе и Амброне кости наводят на интересные догадки о привычках человека прямоходящего. Так, в одном случае были обнаружены остатки скелета лишь левого бока, причём, судя по расположению костей, он был обращён кожей вверх. Череп и таз отсутствовали, но сохранившиеся кости против обыкновения, по-видимому, не были разбиты для извлечения костного мозга. А что, если этот слон почему-то был сознательно выделен среди прочих и его кости были уложены в символическом порядке согласно с каким-то ритуалом? Есть и более прозаическое объяснение: слон после тщетных попыток выбраться на твёрдую землю, обессилев, рухнул на левый бок и погрузился в трясину, так что удалось разделать только правую сторону туши. Но в таком случае каким образом левая сторона затем перевернулась кожей вверх, но что указывает нынешнее положение костей »?

А загадки то тут никакой нет. Этот слон замёрз стоя или лёжа на животе. Солнце пригрело и его правый бок оттаял. Человек прямоходящий срезал мясо с оттаявшего бока, пока туша не засмердела; затем брошенная половина туши оттаяла окончательно и, вытаяв из мерзлоты, завалилась на отсутствующий правый бок, «шкурой вверх». Иначе она и не могла никак упасть.

«Почти полмиллиона лет назад неподалёку от современной испанской деревни Амброна древние охотники разделали свою добычу и устроили пиршество — оставшиеся после него окаменелые кости, орудия и камни дразнят воображение археологов. План изображает участок, где охотники разделывали тушу и пировали — на первый взгляд его можно принять за доисторическую свалку мусора. Но благодаря новейшим методам, которые использовал руководитель раскопок антрополог Кларк Хоуэлл, из этого хаоса удалось извлечь множество сведений о привычках человека прямоходящего.

Чтобы отыскать древний слой, содержащий кости, орудия и другие следы человека прямоходящего, Хоуэлл сначала проложил узкую траншею на склоне холма. Только добравшись до уровня, где появились остатки, он начал расширять раскоп, систематически нанося на масштабный план точное положение каждого вновь обнаруженного объекта. Открывшаяся в конце концов картина показывает, что двадцать с лишним древних охотников объединёнными усилиями добыли здесь несколько слонов, одного носорога, оленей, обезьяну и кое-каких птиц. »

Карта, на которой центральная Испания находится на широте северной Аляски, а Южный полюс находится на срединном океанском хребте Атлантического океана, воссоздаёт те далёкие времена, что-то около 300-400-500 тыс. лет назад.

Но мы не для того привели эти примеры, чтобы убедить вас в том, что литосферные катастрофы регулярно происходили в прошлом и будут происходить в будущем, что бы мы и наши начальники об этом ни думали; а для того, чтобы обратить ваше внимание на медленные процессы окаменения костных остатков. Кость — это пища для микроорганизмов, входящий в неё костный клей коллаген постепенно окисляется ими до азота, углекислого газа и воды и кость довольно быстро исчезает. То же самое происходит с листьями, палками, пыльцой, углями и золой костра. Леса горят регулярно, в лесных пожарах гибнет много животных, но начните копать в лесу — вы ничего там не найдёте: ни палок, ни углей, ни костей — один подзол. Чтобы всё это сохранилось: окаменела кость, окаменел ил, окаменела пыльца, — всё это надо заморозить на несколько тысяч лет. За это время все активные молекулы в конце концов дезактивируются, поэтому все микроорганизмы, вирусы, протовирусы потеряют способность самовоспроизводиться, все процессы, так или иначе связанные с жизнью, станут невозможными, всё омертвеет, стерилизуется; а в тканях начнут происходить процессы нам неведомые, потому что сказать: в этих условиях в тканях ничего происходить не будет, — нельзя, ложь это, всё равно там что-то будет происходить. К сожалению мы не знаем что, потому что никто никогда не изучал таких процессов. Мы знаем только их результаты: смола превращается в янтарь, ил и глина окаменевают, песок превращается в песчаник, а груды раковин в известняк.

Итак, чтобы археолог нашёл кость, она должна быть вначале заморожена. Если мы посмотрим на карту находок костных останков древнего человека (см. рис. 33), то все они окажутся расположенными в зонах периодических оледенений, либо вследствие близости к полюсу, либо оказавшись, вследствие остаточных напряжений литосферы, вызванных её поворотом, высоко в горах.

Рис. 35. Места обнаружения костных останков человека.

Нравится это кому-то или нет, но все органические остатки, которые археологи находят в земле, связаны с литосферными катастрофами, все они так или иначе датируют всемирные потопы. Это утверждение настолько важно, что мы просто не можем не посвятить ему самостоятельного раздела.

Вклад С.

В. Калесника в теорию географии.

Станислав Викентьевич Калесник (1901 — 1977) — один из ярких ученых в отечественной географии XX в., успешно работал в нескольких направлениях науки. Окончил ЛГУ в 1929 г., преподавал в военных учебных заведениях, в Горном институте и с 1935 г. в ЛГУ. В 1938 г. он защитил докторскую диссертацию (минуя степень кандидата). Заведовал кафедрами географии полярных стран и физической географии, исполнял обязанности декана, проректора и ректора. Много работал в Географическом обществе, сначала на посту ученого секретаря ледниковой комиссии, потом председателя отделения физической географии, в 1940- 1952 гг. — ученого секретаря общества, в 1952- 1964 гг. — вице-президента и в 1964 — 1977 гг. — президента Географического общества. С 1955 г. Калесник руководил Лабораторией озероведения АН СССР, в 1971 г. преобразованной в Институт озероведения. В 1968 г. Калесник был избран действительным членом Академии наук.

Калесник был одним из основоположников отечественной гляциологии. В 1930-е гг. он проводил геологические, геоморфологические и гляциологические исследования в Джунгарском Алатау, на Тянь-Шане и на Гиссарском хребте. С 1931 г. начали появляться его публикации об оледенении гор Средней Азии, существенно дополнившие выводы И.В. Мушкетова и других гляциологов. Материалы были обобщены в монографиях «Ледники, их роль и значение в жизни Земли» (1935) и «Горные ледниковые районы СССР» (1937). Последняя книга была защищена в качестве докторской диссертации. В 1939 г. Калесник опубликовал «Общую гляциологию» — первую на русском языке работу подобного типа. В 1963 г. Калесником изданы «Очерки гляциологии». Им введены и развиты понятия хионосферы, ледниковых коэффициентов, энергии оледенения, создана классификация ледников. Калесник первым в стране начал читать для студентов курс «Гляциологии» на широкой географической основе.

Постепенно Калесник перешел к исследованию общетеоретических * проблем географии. В 1940 г. появились его статьи «Задачи географии и полевые географические исследования» и «О построении программ по общему землеведению для высшей школы», в которых поддержал основные теоретические положения Григорьева, прежде всего его учение о географической оболочке, о ее структуре, о взаимозависимости ландшафтов и географической оболочки. Калесник — автор «Основ общего землеведения» (1947, 1955) с новым пониманием глобальной области географического знания. «Общее землеведение, — написал в предисловии к книге Калесник — не просто учебный предмет и не справочник, выполняющий чисто вспомогательные функции. Оно окончательно приобрело облик самостоятельной ветви географического знания и имеет собственные интересы, далеко не совпадающие с интересами тех дисциплин, вытяжкой из которых оно долгое время считалось… С фактов как таковых внимание переносится на выяснение всесторонних связей между ними и раскрытие структуры сложной совокупности географических процессов на пространстве земного шара… Настоящая книга имеет целью показать основные географические закономерности земного шара, их динамику, взаимную зависимость и, когда это необходимо, пространственное размещение, т. е., в сущности, нарисовать тот общий фон, на котором развиваются отдельные географические ландшафты».

В качестве главного постулата Калесник развил представление о природе как едином целом и попытался показать это единство с позиций учения о географической оболочке. Калесник впервые включил учение о географической оболочке в учебную дисциплину, и так умело, что это понятие в качестве основного объекта географии вскоре стало общепризнанным. Географию Калесник определил как «науку о структуре географической оболочки Земли и о законах формирования пространственного распределения и развития этой структуры» (Там же. С. 11). Калесник соединил в единую теорию географические ландшафты, географические зоны и географическую оболочку как звенья единого природного комплекса. «…Как географический ландшафт неотделим от географической оболочки, составляя часть ее, так и географическая оболочка неотделима от ландшафта, проявляясь в ландшафтах и через ландшафты» (Там же. С. 13). Н.Н. Баранский, сравнивая «Землеведение» Калесника с другими книгами по общему землеведению, отметил: «Ваша книга в полном смысле слова классическая. Как университетский учебник она может служить образцом, из числа учебников географического факультета она вне сравнения» (Чочиа, 1996. С. 513). Все содержание научной монографии Калесника, а именно так ее нужно рассматривать, а не только как учебный курс, пронизано идеей географической оболочки, ее сложной динамической структуры, одним из факторов изменения которой является человек.

Рассмотрению свойств географической оболочки посвящена книга Калесника «Общие географические закономерности Земли» (1970), также рекомендованная в качестве учебного пособия. Эти свойства вытекают из взаимодействия космических и теллурических сил и выражены в особенностях устройства земной поверхности, в проявлении закона зональности, во влиянии азональных факторов, в ритмических процессах, в непрерывных круговоротах вещества и энергии. Все эти и другие процессы придают географической оболочке закономерную целостность и устойчивость. Ряду свойств географической оболочки Калесник придал значение законов. Это законы целостности, круговоротов, полярной асимметрии, территориальной дифференциации, географической зональности и азональности, гетерохронности развития.

«Если человек не знает хотя бы начал географии, — отметил Калесник, — он уже не может считаться культурным». Тем более если речь идет о проблемах природопользования любого масштаба. «Ни один план преобразования природы, если его строить научно, не может обойтись без материалов и выводов географических изысканий» (Калесник, 1970. С. 255, 256).

Калесник был одним из активных участников дискуссии в географии, связанной с разбором теоретических работ А.А. Григорьева, и ему удалось перевести ее в конструктивное русло. Калесник также принимал участие в обсуждении проблемы «единства географии», приобретшей характер острой дискуссии.

К проблемам Приладожья Калесник обратился еще в 1950 г. Став директором Лаборатории, а потом Института озероведения, Калесник руководил исследованиями Ладожского и других озер. Им был обоснован комплексный географический взгляд на озероведение.
